环氧涂层梯子间

环氧涂层梯子间

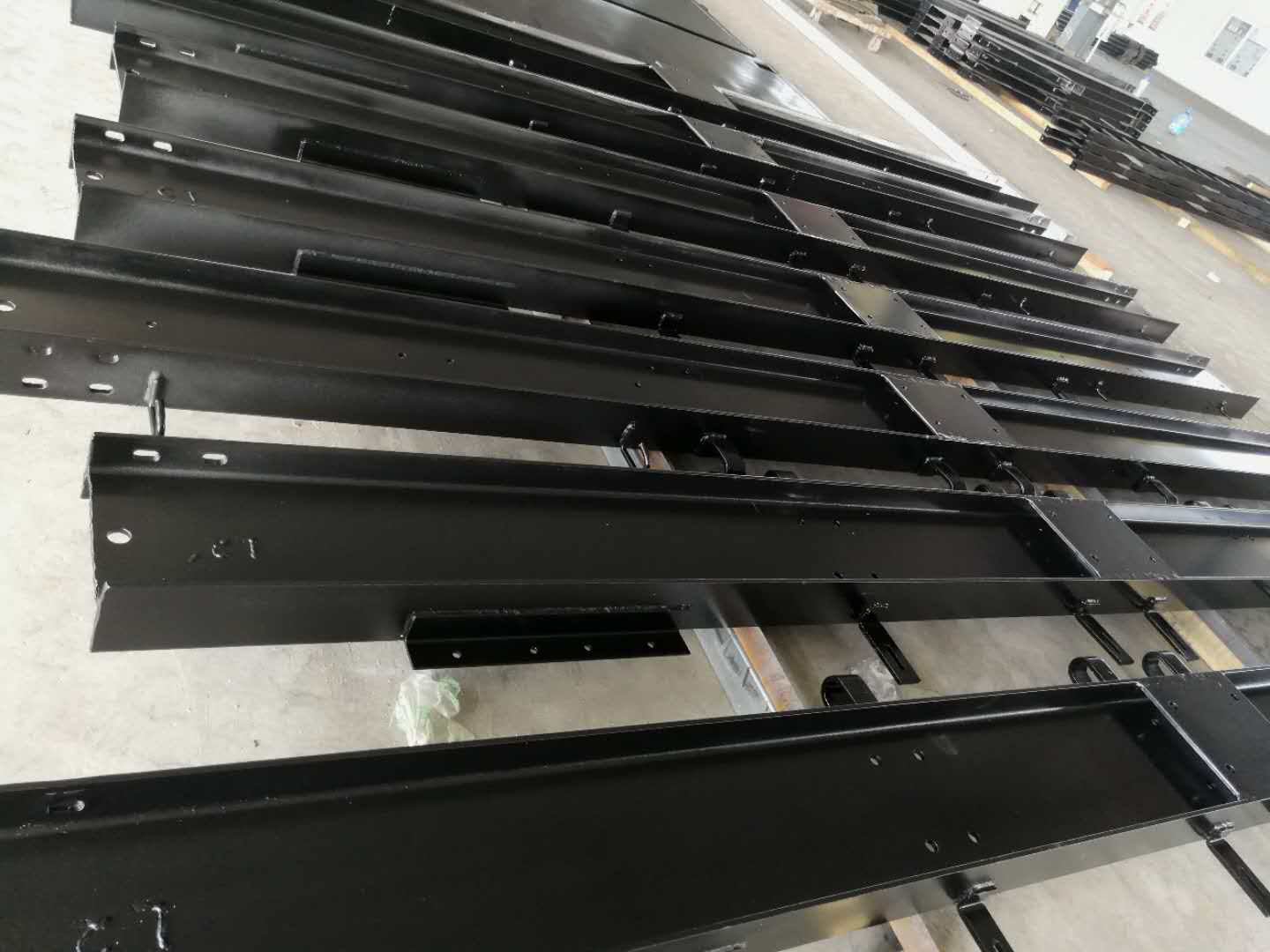

热熔结环氧树脂涂层（FBE）防腐工艺：

  该产品美观，表面光滑平整，质量均匀；膜层厚度均匀，与钢材之间有一定的粘结能力能力很好,防腐性能优良；且该工艺简单，制作效率较高，原材料可以100%回用。生产过程没有voc及粉尘的溢出。但由于罐道、罐道梁、托架为异形构件，做不到3PE,即在其表面通过热熔的方式覆上1000um的 聚乙烯膜。如果采用了纯的环氧热固化材料，该膜层zui大的缺陷性能不耐冲击。如果改善该涂层的抗冲击性能，需在环氧粉末里添加高分子的聚乙烯粉，但又影响了涂层和构件的粘结性能。由于除锈工艺采用酸洗，如果中和钝化控制没有到位，则膜层容易脱落。鉴于此除锈工艺应为钢砂抛丸除锈。另外该FBE涂层耐磨性能一般，如罐耳在罐道上面高速往复的滚动，则容易磨损。该膜层不耐紫外光线，容易氧化。一般只能用在服务年限不长的的井筒中使用，一般为20年左右。但该工艺为成本zui低，这样能体现一定的经济性。

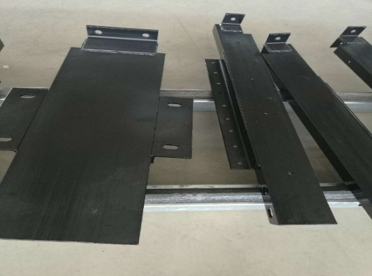

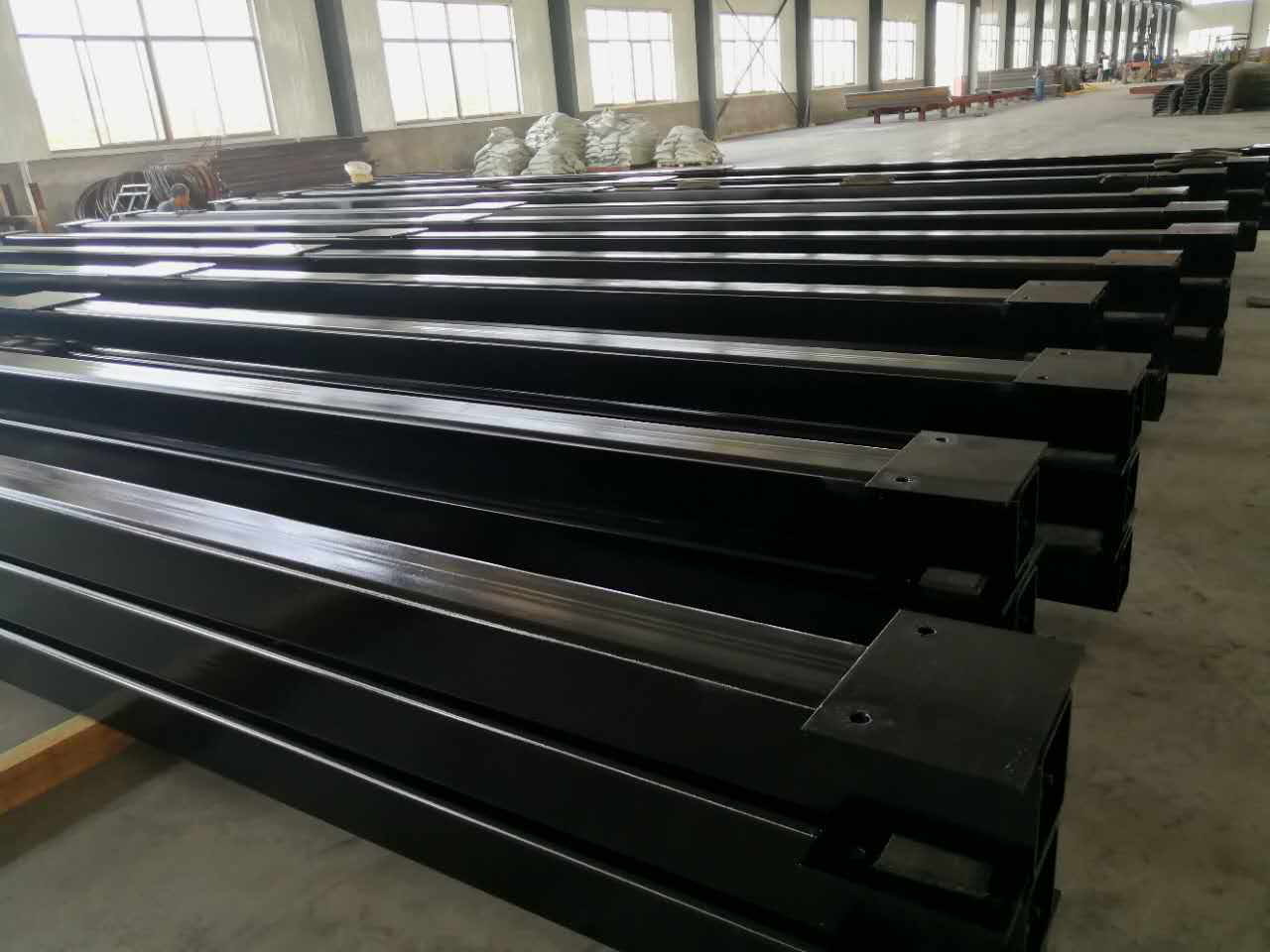

6：高分子聚脲涂层防腐工艺:

  该材料为功能性材料，罐道在动态条件下使用，考虑到经济性，故膜层厚度为350um-600um.该膜层具有一定的耐磨性、韧性及抗冲击性能、优良的机械强度，同时耐酸碱等腐蚀；具有一定的回弹性、可经受罐笼或箕斗在长期运行中不损伤。由于采用钢砂抛丸除锈，有一定的粗糙度，该涂层材料与钢材之间具有非常良好的粘结能力，杜绝了由于钢材处理不当或由于不同材料收缩率不一致等原因出现与钢材脱层的问题。另该工艺罐道外观光滑平直，可保证罐笼平稳的行驶。其他构件也可用采用该工艺。该工艺现可满足于各种酸性、碱性及中性淋水环境、使用年限长（30年以上）的矿井中。
